オートバイのエンジンは動作中に大量の熱エネルギーを発生します。燃焼室から出る排気ガスは通常、1200°F (649°C) ～ 1600°F (871°C) に達します。この極端な熱はライダーの安全を脅かし、合成ライディングギアを溶かし、柔らかい荷物を損傷し、周囲の機械部品を劣化させます。工場のセットアップでは、厳しい排出基準を満たすためにこの熱を意図的に閉じ込め、大きな熱ボトルネックとして機能する制限的な触媒コンバーターに依存しています。これにより、不快な輻射熱が発生し、ストップアンドゴーの渋滞でライダーの脚が焼けつくようになります。バイクをアップグレードするライダーは、適切な熱管理と望ましいパフォーマンスの向上のバランスを取る必要があります。熱力学を理解することで、さまざまな素材、熱軽減戦略の選択が決まり、スリップオンを取り付けるか完全に交換するかを決定することができます。バイクと自分自身を守るためには、熱がパイプ内をどのように移動するかを正確に知る必要があります。
温度勾配: 標準的なオートバイの排気システムは、ヘッダーの 1000°F ～ 1600°F (538°C ～ 871°C) からマフラーの 300°F ～ 500°F (149°C ～ 260°C) までの範囲の異なるゾーンで動作します。
エンジンと排気温度の誤解: エンジン冷却水の温度は通常 82°C ～ 104°C (180°F ～ 220°F) の間で安定しますが、排気システムはその 5 ～ 8 倍の熱レベルで動作します。
触媒コンバーターの効果: 工場の触媒コンバーターは熱のボトルネックとして機能し、大量の熱を保持します。それらを取り外したり再配置したりすると、バイクの熱プロファイルが大幅に変化します。
素材の熱伝導率: チタンとカーボンファイバーは、従来のステンレス鋼と比較して優れた放熱性と低い表面温度を提供します。
熱制御にはチューニングが必須です。空燃比 (AFR) を調整せずに排気コンポーネントをアップグレードすると、リーン状態が生じ、排気温度が危険なほど急上昇し、エンジン損傷の危険が生じる可能性があります。
工場出荷時の部品を切り離す前に、ベースラインの熱メトリクスを確立する必要があります。成功とは、エンジン ブロック、フェアリング、および外部付属品の温度を安全な動作限界内に保つことを意味します。多くのライダーは、排気管がエンジン冷却水の温度 (約 220°F (104°C)) に比較的近い温度に保たれていると誤解しています。排気ガスは燃焼後の膨張による直接エネルギーを吸収するため、指数関数的に高温になります。金属パイプはこのエネルギーを吸収し、外部に放射します。
熱分布が配管全体で均一ではありません。ガスが燃焼室からさらに移動して膨張すると、温度が低下します。私たちはこれらのゾーンを測定して、熱シールドが最も重要な場所を理解します。
排気ゾーン |
アイドル温度範囲 |
ワイドオープンスロットル（WOT）範囲 |
一次熱源・機能 |
|---|---|---|---|
ヘッダー (エンジンポート) |
600°F – 800°F (316°C – 427°C) |
1200°F – 1600°F (649°C – 871°C) |
燃焼後のガスを直接排出します。 |
ミッドパイプ&触媒コンバーター |
500°F – 700°F (260°C – 371°C) |
800°F – 1200°F (427°C – 649°C) |
排出ガスのスクラビングと未燃燃料の燃焼。 |
マフラー/サイレンサー |
200°F – 300°F (93°C – 149°C) |
300°F – 500°F (149°C – 260°C) |
ガスの膨張、消音、そして最終的な出口。 |
排出装置により、バイクの中央に巨大なヒートシンクが作成されます。触媒コンバータは極端な温度に耐え、未燃の炭化水素を効果的に燃焼させます。ガスがテールパイプに到達するまでに膨張して冷却され、マフラーの表面温度が大幅に低下します。
工場出荷時の設定がどの程度高温で動作するかは、いくつかの動作要因によって決まります。エンジン回転数、走行速度、エンジン負荷が大きな役割を果たします。ストップアンドゴーを繰り返す市内交通は、アグレッシブなサーキット走行よりもはるかに多くの熱を保持します。サーキットでは、高速空気流が外部の金属表面を積極的に冷却します。周囲の気温とエンジンの冷却タイプ (液冷と空冷) も、パイプに伝達される全体的な熱負荷に影響を与えます。
排気経路の構成も同様に重要です。アンダーテールの排気はシートサブフレームの真下に熱を閉じ込め、ライダーを熱くします。低めに設置されたサイドマウントは、通過する気流により効果的に熱を放散します。最新のオートバイは、厳格な EPA および Euro 5 排出ガス規制を満たすために工場でのリーンチューニングも備えています。希薄な混合気はより高温で燃焼するため、当然のことながら、最新のエンジンは古いキャブレターモデルよりも高いベースライン温度で動作します。
アップグレードすることを決定した場合、2 つの主要なパスに直面することになります。それぞれが異なるレベルの熱削減、設置の複雑さ、調整要件を提供します。ハードウェアを特定の熱管理目標に合わせる必要があります。
あ スリップオンエキゾーストシステム。 リアマフラー部のみを交換するこのアプローチでは、カーボンファイバーなどの低温の外側スリーブ素材を利用することで、ライダーの脚、ブーツ、荷物付近の放射熱を軽減します。適度な熱の低減、より良い排気音、最小限の機械的介入を求めるライダーに最適です。
このセットアップでは、工場出荷時のヘッダーと触媒コンバーターが保持されます。プライマリヒートシンクはオートバイにボルトで固定されたままです。排出制限のボトルネックが依然として存在するため、エンジン全体の動作温度は大幅には低下しません。最終出口点を冷却しているだけです。

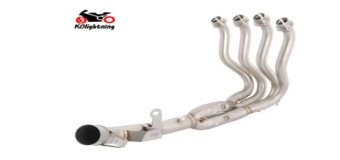

あ フルエキゾーストシステムは エンジンブロックから後方の配管網全体を置き換えます。これにより、触媒コンバーターが完全に不要になり、排気ガスがボトルネックになることなく迅速に排出されるようになります。システム全体の重量が大幅に軽減され、エンジン ブロック全体の動作温度が下がります。
このルートには必須の ECU チューニングが必要です。フルヘッダーをボルトで取り付けても、バイクが工場出荷時の給油マップで正しく動作することを期待することはできません。また、公道使用のために工場出荷時の触媒コンバーターを取り外す場合、車両の排ガス規制順守ステータスが変更されるため、法的および排ガスへの影響も考慮する必要があります。
さまざまなアフターマーケット素材が、極端な熱サイクルにそれぞれ異なる方法で対応します。適切な素材の選択は、パフォーマンス、寿命、ライダーの快適さに影響します。金属の選択により、パイプがどれだけ早く加熱され、エンジンを停止した後にどれだけ早く冷却されるかが決まります。
ステンレス鋼は耐久性が高く、耐食性に優れ、構造強度も優れています。高級合金よりも長く熱を保持します。極端な温度下では、ステンレス鋼は変色しやすく、ヘッダー フランジ付近が金色または暗褐色に変色することがよくあります。重いですが、振動や衝撃にもしっかり対応します。
チタンは超軽量構造と高い引張強度を実現します。エンジンが停止すると急速に熱を放散するため、パイプは鋼鉄よりもはるかに早く安全な触感温度まで冷却されます。チタンは、高い排気ガス温度にさらされると、青と紫のはっきりした色合いに変わります。加熱すると金属に永久的な汚れが残る可能性があるため、皮膚から油が移らないように、取り付ける際は慎重に取り扱う必要があります。
カーボンファイバーは主にマフラースリーブとヒートシールドに使用され、ヘッダーパイプには決して使用されません。優れた断熱材として機能します。カーボンファイバーはハードなライディングの後でも触れても比較的冷たさを保つため、ライダーブーツ、パッセンジャーペグ、サドルバッグ付近の領域に最も安全な選択肢となります。樹脂はヘッダーの熱に直接さらされると劣化する可能性があるため、樹脂はクーラーのテール部分に限定されます。 オートバイの排気システム.
オートバイの排気の流れを変更すると、二次的な問題が発生します。エンジンの内部構造や周囲の車体への壊滅的な熱損傷を防ぐために、緩和戦略を実装する必要があります。
高流量の排気により、エンジン内を移動する空気の量が増加します。 ECU フラッシュやピギーバック燃料チューナーを介して対応する燃料を追加しなくても、バイクは無駄のない走行が可能です。希薄な混合気はかなり高温で燃焼します。この過剰な熱は排気バルブとヘッダーパイプに直接伝わります。重度のリーン状態ではバルブが溶け、ヘッダーが破壊され、アイドル時に金属がチェリーレッドに光る可能性があります。
一般的な合成繊維の乗馬具、ナイロン パンツ、ゴム製ブーツのソールは、177 °C ～ 232 °C (350 °F ～ 450 °F) という低い温度で溶けてしまいます。停車中の直接接触の危険や偶発的な転倒は、ライダーと同乗者の両方にとって深刻です。熱い金属と人間の接触点の間に適切な物理的障壁が存在することを確認する必要があります。
取り付けボルトを締める前に、アフターマーケット システムの空間要件を評価する必要があります。次のクリアランスガイドラインに従ってください。
新しいマフラーとスイングアームの間の距離を、サスペンションの移動範囲全体にわたって測定します。
排気パイプとプラスチックフェアリングの間に少なくとも 2 インチのエアギャップを維持してください。
ヘッダーの近くにあるベリーパンまたはロアフェアリングの内側に粘着剤付きの遮熱ホイルを取り付けます。
溶けないように、柔らかい荷物用ストラップがマフラーの出口経路よりも十分上に配線されていることを確認してください。
排気ラップはパイプ内の熱を維持し、排気ガスの速度と掃気を高めます。しかし、グラスファイバーのラップはバイクを置いたときに湿気を閉じ込めてしまい、早期の金属疲労、溶接の亀裂、スチールパイプの深刻な錆の原因となります。セラミックコーティングは優れた代替品です。内部および外部に適用されるセラミック コーティングは、金属の構造的完全性を損なうことなく、放射熱を最大 30% 恒久的に削減します。
オートバイの排気管は極端な温度で動作するため、慎重な管理が必要です。システムをアップグレードすると、熱の流れ、放散の仕方が変わり、オートバイの他の部分に影響を与えます。ハードウェアの選択は、機械的能力とライディングのニーズに適合させる必要があります。
最終的な取り付けの前に、新しい排気コンポーネントとソフトラゲッジまたはフェアリングの間の物理的なクリアランスを測定します。
リーン空燃比を修正するには、フルヘッダーを取り付けた直後に ECU をフラッシュするか、燃料コントローラーを取り付けてください。
新しいヘッダー パイプから 2 インチ以内にあるプラスチック製車体の内側にサーマル フォイル テープを貼ります。
永続的な指紋汚れを防ぐため、エンジンを始動する前にチタンパイプを消毒用アルコールで拭きます。
A: はい。アフターマーケットシステムでは、制限のある触媒コンバーターが排除され、チタンやカーボンファイバーなどの素材が利用されます。これらの材料は、工場のステンレス鋼セットアップよりも熱をより速く放散し、閉じ込められる放射エネルギーが少なくなります。
A: アイドル時、排気ヘッダーは通常 600°F ～ 800°F (316°C ～ 427°C) に達します。エンジン負荷が高い状態でスロットルを全開にすると、温度が急激に上昇し、1200°F (649°C) ～ 1600°F (871°C) に達します。
A: エンジン冷却液は、エンジン ブロック周囲のウォーター ジャケットを調整し、温度を 220°F (104°C) 付近に保ちます。排気管は燃焼後の火災と膨張するガスを直接処理します。これらのガスはシリンダー ヘッドから出るにつれて自然に指数関数的に高温になります。
A: もちろんです。ゴム製のブーツソールやナイロン製の荷物ストラップなどの多くの合成素材は、350°F (177°C) から 450°F (232°C) の間で溶け始めます。シールドのない排気マフラーはこれらの温度を簡単に超えます。
A: はい。触媒コンバータは、未燃燃料を燃焼させるように設計された巨大なヒートシンクとして機能します。それらを取り除くと、高温のガスがシステムからより早く排出され、エンジンとフットペグの周囲の放射熱が大幅に低下します。
A: カーボンファイバーはリアマフラーやヒートシールドの断熱材として高い効果を発揮します。ただし、この樹脂は排気ヘッダーの極端な温度に耐えることができず、エンジン ブロックに近づきすぎると劣化してしまいます。
A: 赤く光る排気ガスは、通常、空気と燃料の混合気が極端に希薄であるか、点火時期が遅れていることを示します。これにより、燃料の燃焼がより高温かつ遅くなり、過剰な熱が細いヘッダー パイプに伝達されます。エンジンの損傷を防ぐには、直ちに ECU を調整する必要があります。
